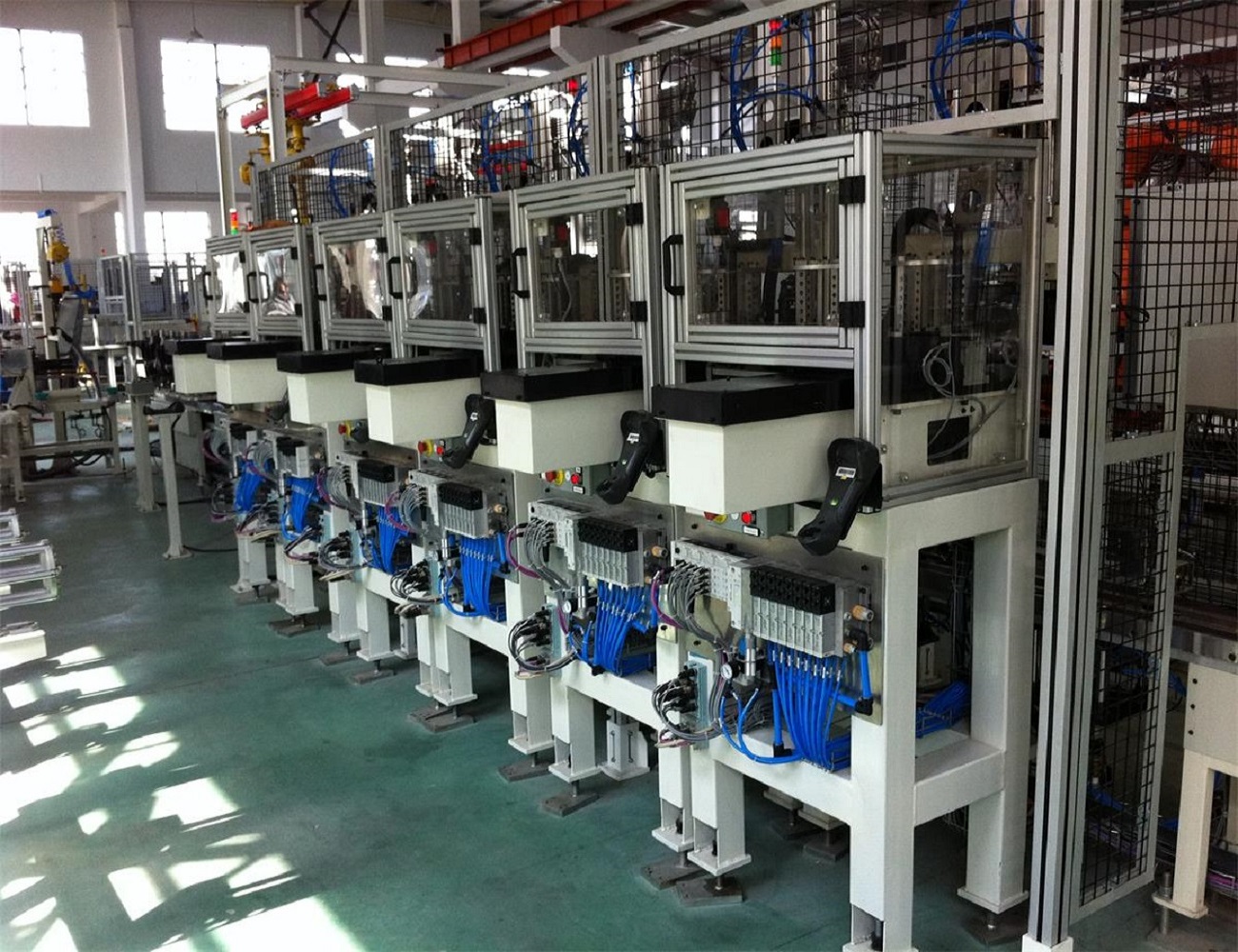

活塞连杆装配线

• 活塞连杆组成

  活塞连杆组主要由活塞、活塞环、活塞销及连杆等组成。

  活塞连杆组活塞

  1、活塞的作用
  活塞的主要作用是承受气缸的气体压力，并将此力通过活塞销传给连杆，以推动曲轴旋转，它把燃烧气体的压力传给曲轴，使曲轴旋转并输出动力；活塞的顶部还与气缸盖、气缸壁共同组成燃烧室。
  2、塞的组成
  活塞主要由顶部，头部和群部组成。活塞顶部的形状与选用燃烧室有关。汽油机活塞的头部一般采用平顶，其优点是吸热面积小，制造工艺简单。有些为了改变混合汽形成而采用凹顶，凹坑的大小还可以调节发动机压缩比。
  活塞头部是活塞环槽以上部分。其作用有三：承受气体压力，并传给连杆；与活塞一起实现气缸密封；将活塞顶所吸收的热量通过活塞环传给气缸壁。头部切有若干道环槽用以安装活塞环，汽油机一般有2~3到环槽，上面1~2道用于气环，下面一道用于安装油环。油环槽底面上钻有许多径向小孔，使被油环所刮下来的多余的机油，经过小孔流回油底壳。
  活塞裙部是指自油环槽下端面起至活塞底面的部分。其作用是为活塞在气缸内做往复运动导向何承受侧压力。活塞工作时，燃烧气体压力作用在活塞的顶部，而活塞销反力作用在头部的销座孔处，由此产生的变形是裙部直径沿活塞销座轴线方向增大（受力变形）。侧压力N使活塞裙部变形；活塞销座孔附近的金属堆，受热膨胀量大，致使裙部在受热变形时，活塞销座孔方向的膨胀量大，裙部是椭圆。为了保证在冷态的情况下活塞于气缸壁的接触，在活塞裙部有开槽。由于活塞沿轴线受热和质量分布不均匀，所以活塞作成一个上小下大的近似圆锥形。
  活塞销座孔也是活塞的组成部分之一，它将活塞顶部气体作用力经活塞销传给连杆。销座孔通常有肋片与活塞内避相连，以提高其刚度。销座孔内有安装弹性卡环的卡环槽，卡环用来防止活塞销在工作中发生轴向串动。
  活塞连杆组活塞环
  活塞环包括气环和油环两种。
  1、气环(作用、常见故障、结构)
  气环的作用是保证活塞与气缸壁间的密封，防止高温高压燃气进入曲轴箱；同时还将活塞顶部的大部分热量传导给气缸，再由冷却水或空气带走。
  活塞环工作时受到气缸中气体的高温高压作用，其温度较高，而且在气缸中高速运动，加上机油高温变质，润滑条件变坏，其磨损严重。活塞环磨损失效后，发动机出现启动困难、功率不足、曲轴箱压力升高、机油损耗量大、排气冒黑烟，活塞边面积碳严重。
  由于气缸的磨损不均匀性，使其变成锥度和椭圆性，活塞在其中往复运动，沿颈向产生一张一缩的运动，使环受弯曲应力而容易折断，造成发动机卡死，拉缸、发动机不工作。
  活塞环一般是用合金铸铁铸造的。第一道气环的工作表面一般镀有多孔铬。（多孔铬的硬度高，能储存少量的机油），其它一般镀锡或磷化，改善磨合性能。
  活塞环上有一切口，且自由状态不是圆形，其尺寸比气缸的内径大，所以它随活塞一起装入气缸后，便产生弹力而紧贴气缸壁，使燃气不能通过环与气缸壁的接触面的间隙。切口一般是0.25-0.8mm。
  2、油环
  油环主要是刮油、布油和辅助密封作用。油环用来刮除气缸壁上多余的机油，并在气缸壁上铺涂一层均匀机油膜，这样即可以防止机油串入，又可以减小活塞与气缸的磨损与摩擦阻力。
  油环分为普通油环和组合油环。普通油环一般是由铸铁作成的，其外圆中间切有一道凹槽，在凹槽的底部加工有许多排油孔。组合油环由刮油片和两个弹性衬环组合而成的。轴向衬环夹装在第二第三刮油片之间。

  活塞连杆组活塞销


  活塞销的作用是连接活塞与连杆小端，将活塞承受的气体的作用力传递给连杆。活塞销为中空的圆柱体，一般采用低碳钢、低碳合金钢渗碳淬火或用45号中碳钢高频淬火。
  根据活塞销的固定方式的不同，可分为全浮式或半浮式两种。活塞销与活塞销座孔的连接配合一般多采用“全浮式”，即在发动机转运过程中，活塞销不仅可以在连杆小头衬套孔内，还可以在销座孔内缓慢地转动，以使活塞销各部分的磨损比较均匀。

  活塞连杆组连杆


  1、连杆的作用
  连杆的功用是连接活塞和曲轴，把活塞的往复运动转变为曲轴的旋转运动，并将活塞承受的力传给曲轴。
  2、连杆的组成
  连杆一般由小头、杆身和大头三部分组成。连杆一般由中碳钢或合金钢弹压而成。连杆小端与活塞销相连，工作时与销之间有相对运动，小头孔中有衬套（青铜）。在连杆的小端和衬套上钻有小孔（油道），用来润滑小端和活塞销。
  连杆杆身通常作成工字型断面，以求增加其强度和刚度。在其中间有油润滑油道。
  连杆大头与曲轴的曲柄销相连，大头一般作剖分式的，被分开的部分称为连杆盖，接特制的连杆螺栓紧固在连杆的大头上。连杆盖与连杆大头是组合搪孔，为了防止装配错误，在同一侧有配对记号。大头孔表面有很高的光洁度，以便与连杆轴瓦紧密贴合。连杆大头还铣有定位坑，连杆的大端还有油孔。
  连杆大头按剖分面可分为平切口和斜切口两种。一般汽油机连杆大头的直径小于气缸的直径，采用平切口；柴油机受力大，其大头直径较大，超过气缸的直径，采用斜切口，一般与连杆轴线成30~60℃夹角。
  连杆螺栓是经常受交变应力作用的重要零件，安装时，必须牢固可靠，要符合工厂规定的拧紧力矩，分2~3次拧紧。

  主要设备：

  连杆涨断设备

  连杆拧松设备

  活塞环装配机

  活塞销装配机

  活塞销卡环装配机

  相机检测防漏、防错

  热装设备
